مقدمه

دوربین مداربسته یکی از مهم‌ترین تجهیزات امنیتی در ساختمان‌های مسکونی، تجاری، صنعتی و اداری محسوب می‌شود. کیفیت عملکرد یک دوربین تنها به برند یا تعداد مگاپیکسل آن وابسته نیست، بلکه مجموعه‌ای از قطعات مختلف در کنار یکدیگر باعث ایجاد تصویر نهایی می‌شوند. هر قطعه وظیفه مشخصی بر عهده دارد و عملکرد صحیح آن بر کیفیت، دوام و کارایی سیستم تأثیر مستقیم می‌گذارد.

بسیاری از کاربران هنگام خرید دوربین مداربسته تنها به ظاهر دستگاه یا کیفیت تصویر توجه می‌کنند، اما شناخت اجزای داخلی می‌تواند به انتخاب بهتر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری کمک کند. این موضوع برای افرادی که در زمینه فروش، نصب، تعمیر یا مونتاژ دوربین مداربسته فعالیت می‌کنند اهمیت بیشتری دارد.

شناخت قطعات دوربین مداربسته باعث می‌شود هنگام خرید یا مونتاژ بتوان بهترین ترکیب را انتخاب کرد و از بروز مشکلات احتمالی در آینده جلوگیری نمود. در ادامه مهم‌ترین اجزای تشکیل‌دهنده دوربین مداربسته را بررسی می‌کنیم.

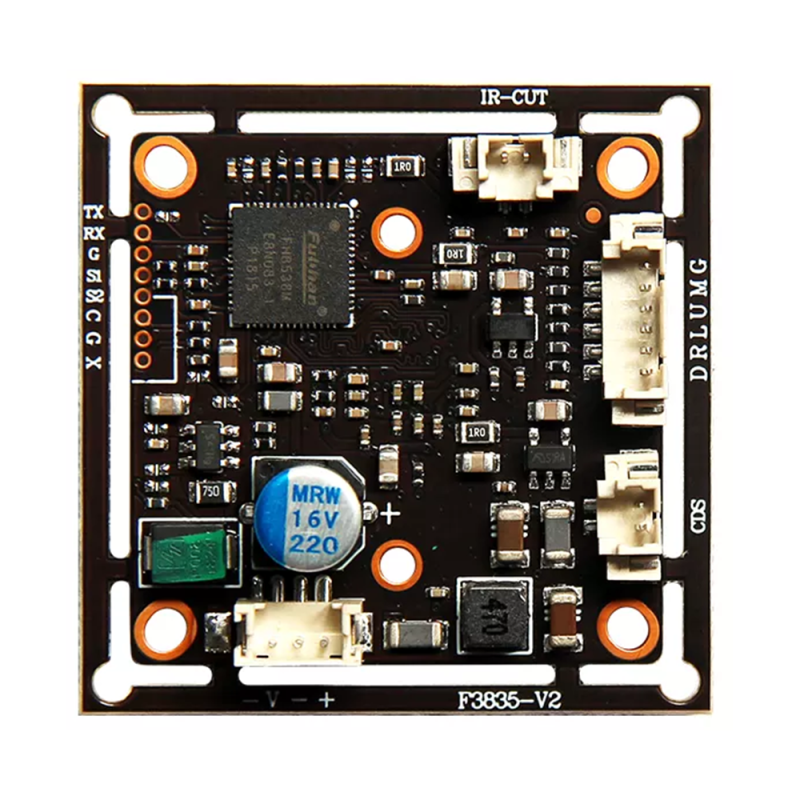

برد دوربین مداربسته

برد دوربین مداربسته مهم‌ترین قطعه الکترونیکی در ساختار دوربین محسوب می‌شود. این بخش اطلاعات دریافتی از سنسور را پردازش کرده و خروجی تصویر را تولید می‌کند. به همین دلیل بسیاری از متخصصان برد را مغز اصلی دوربین می‌دانند.

عملکردهایی مانند پردازش تصویر، کاهش نویز، تنظیم رنگ‌ها، کنترل دید در شب و مدیریت ارتباطات روی برد انجام می‌شود. هرچه کیفیت برد بالاتر باشد، عملکرد کلی دوربین نیز بهتر خواهد بود.

در بازار دو نوع برد بیش از سایر مدل‌ها مورد استفاده قرار می‌گیرند:

برد AHD

این نوع برد برای انتقال تصاویر HD روی کابل کواکسیال طراحی شده است. قیمت مناسب و نصب آسان باعث محبوبیت آن شده است.

برد IP

بردهای IP از طریق شبکه کار می‌کنند و امکانات پیشرفته‌تری ارائه می‌دهند. این محصولات در پروژه‌های حرفه‌ای کاربرد بیشتری دارند.

انتخاب نوع برد باید متناسب با نیاز پروژه و بودجه انجام شود.

سنسور تصویر

پس از برد، سنسور تصویر مهم‌ترین نقش را در ثبت تصاویر ایفا می‌کند. این قطعه نور محیط را دریافت کرده و آن را به اطلاعات دیجیتال تبدیل می‌کند.

هرچه کیفیت سنسور بالاتر باشد، جزئیات بیشتری در تصویر ثبت می‌شود و عملکرد دوربین در محیط‌های کم‌نور نیز بهتر خواهد بود.

امروزه بیشتر دوربین‌های مداربسته از سنسورهای CMOS استفاده می‌کنند. این سنسورها مصرف انرژی پایینی دارند و کیفیت تصویر مناسبی ارائه می‌دهند.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

عوامل مؤثر بر کیفیت سنسور

• اندازه سنسور
• حساسیت به نور
• فناوری ساخت
• کیفیت پردازش اطلاعات

یک سنسور مناسب می‌تواند حتی در شرایط نوری ضعیف نیز تصاویر قابل قبولی ثبت کند.

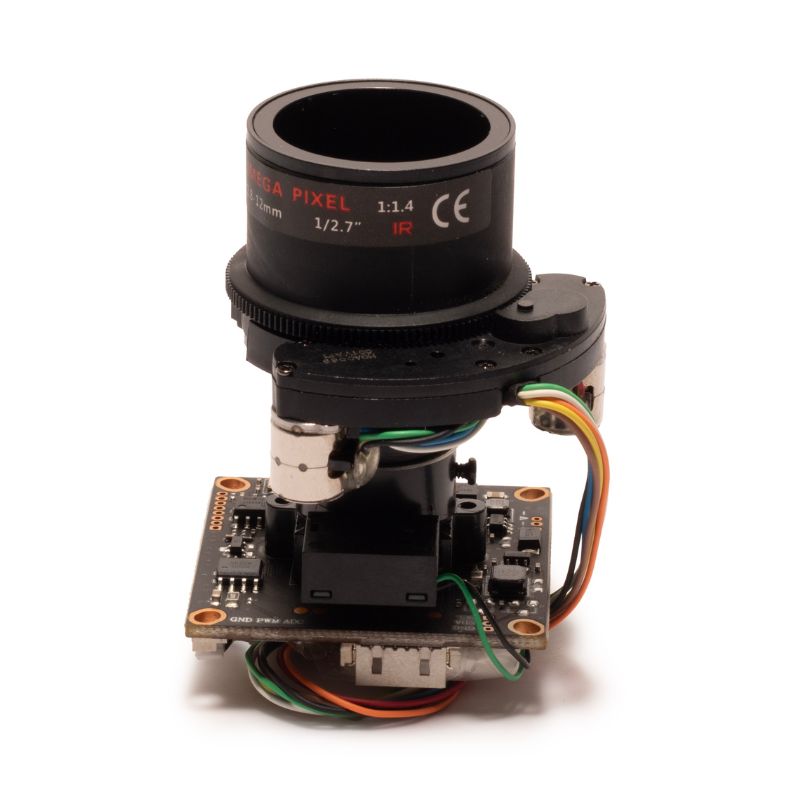

لنز دوربین مداربسته

لنز یکی از مهم‌ترین اجزای اپتیکی دوربین محسوب می‌شود. نور قبل از رسیدن به سنسور از لنز عبور می‌کند و کیفیت این قطعه تأثیر مستقیمی بر وضوح تصویر دارد.

انتخاب لنز مناسب به محیط نصب و نوع کاربرد دوربین بستگی دارد.

لنز ثابت

این مدل زاویه دید مشخصی دارد و پس از نصب قابل تغییر نیست.

لنز وریفوکال

در این نوع لنز می‌توان زاویه دید و فاصله کانونی را تنظیم کرد. به همین دلیل انعطاف بیشتری در اختیار کاربر قرار می‌دهد.

اگر لنز کیفیت مناسبی نداشته باشد، حتی استفاده از بهترین برد و سنسور نیز نمی‌تواند تصویر مطلوبی تولید کند.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

کیس یا بدنه دوربین مداربسته

کیس دوربین وظیفه محافظت از قطعات داخلی را بر عهده دارد. برد، سنسور، لنز و سایر اجزا داخل این بدنه قرار می‌گیرند.

کیس مناسب علاوه بر محافظت فیزیکی، در کنترل دما و افزایش طول عمر تجهیزات نیز نقش دارد.

کیس بولت

این مدل بیشتر در محیط‌های خارجی استفاده می‌شود و مقاومت بالایی در برابر شرایط آب‌وهوایی دارد.

کیس دام

ظاهر جمع‌وجورتری دارد و معمولاً در محیط‌های داخلی مورد استفاده قرار می‌گیرد.

کیس فلزی

مقاومت بیشتری در برابر ضربه و شرایط محیطی دارد و برای پروژه‌های حرفه‌ای گزینه مناسبی محسوب می‌شود.

کیس پلاستیکی

وزن کمتر و قیمت اقتصادی‌تری دارد و در بسیاری از دوربین‌های معمولی استفاده می‌شود.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

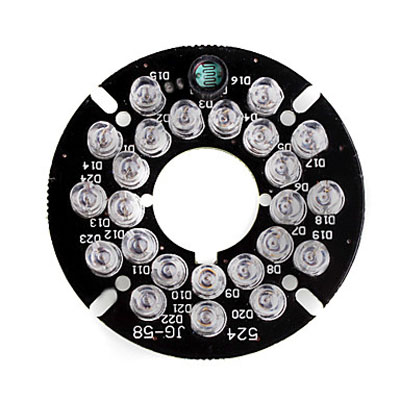

LED مادون قرمز

یکی از مهم‌ترین قابلیت‌های دوربین‌های مداربسته، امکان تصویربرداری در شب است. این قابلیت به کمک LEDهای مادون قرمز فراهم می‌شود.

زمانی که نور محیط کاهش پیدا می‌کند، این LEDها فعال شده و محیط را با نور نامرئی روشن می‌کنند. سنسور تصویر قادر است این نور را تشخیص دهد و تصویر مناسبی تولید کند.

برد دید در شب به عوامل مختلفی بستگی دارد:

• تعداد LEDها
• کیفیت LEDها
• نوع لنز
• کیفیت سنسور

هرچه این قطعات کیفیت بالاتری داشته باشند، عملکرد دوربین در تاریکی بهتر خواهد بود.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

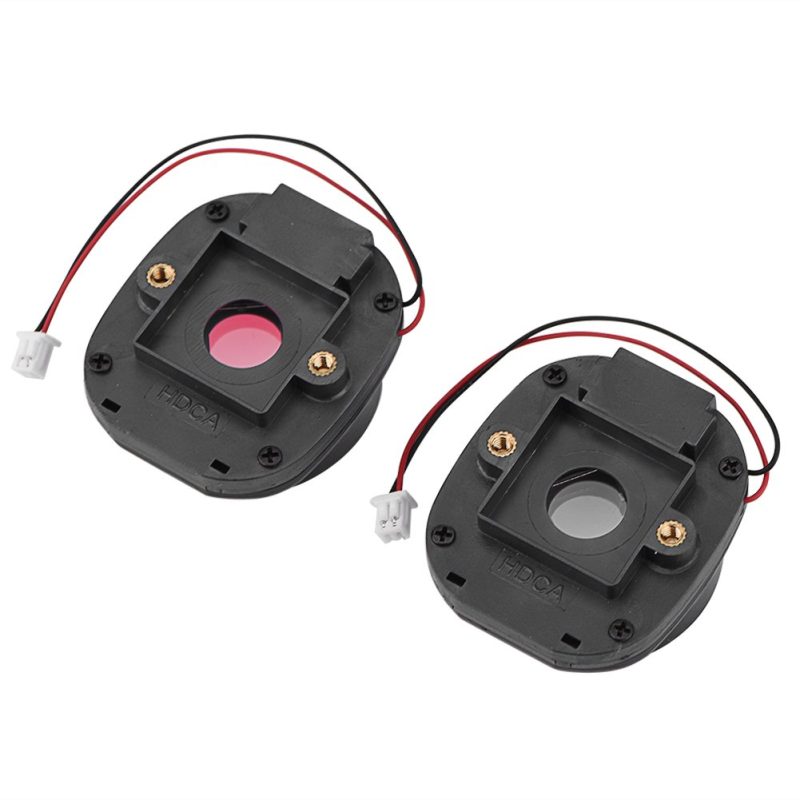

فیلتر IR-CUT

فیلتر IR-CUT یکی از قطعات مهم دوربین‌های مدرن است که باعث بهبود کیفیت تصاویر در روز و شب می‌شود.

در طول روز این فیلتر نور مادون قرمز را حذف می‌کند تا رنگ‌ها طبیعی‌تر نمایش داده شوند. هنگام تاریکی، فیلتر کنار می‌رود تا سنسور بتواند نور مادون قرمز را دریافت کند.

وجود این قطعه باعث می‌شود تصاویر روز و شب از کیفیت بسیار بهتری برخوردار باشند.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

مدار تغذیه

تمام قطعات الکترونیکی دوربین برای عملکرد صحیح به برق پایدار نیاز دارند. مدار تغذیه وظیفه تنظیم و توزیع ولتاژ مورد نیاز را بر عهده دارد.

نوسانات برق یکی از دلایل اصلی خرابی دوربین‌های مداربسته محسوب می‌شود. به همین دلیل کیفیت مدار تغذیه اهمیت زیادی دارد.

یک مدار تغذیه استاندارد می‌تواند از قطعات حساس در برابر آسیب‌های ناشی از نوسانات محافظت کند.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

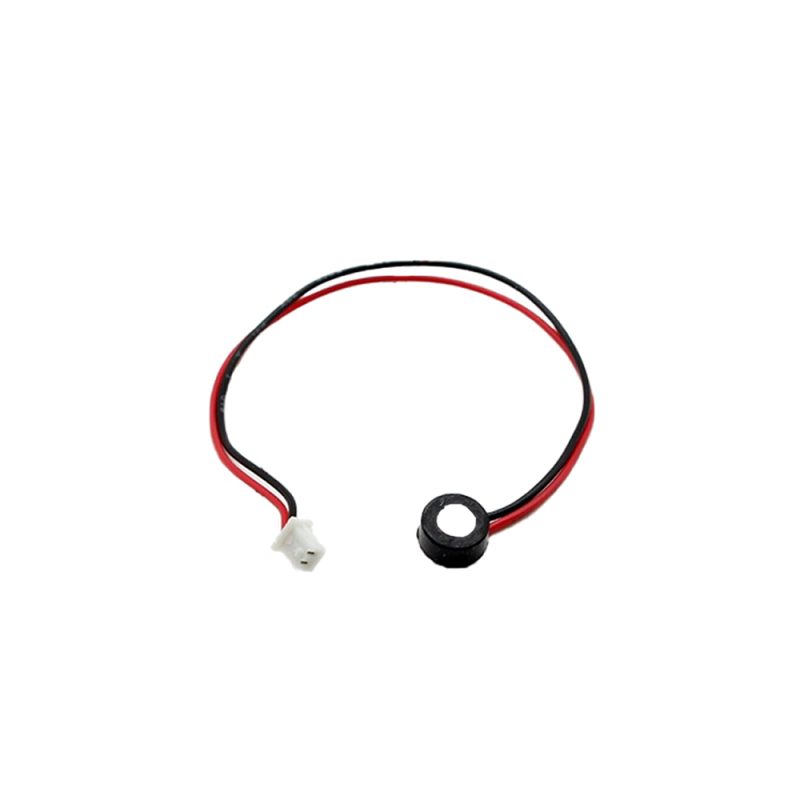

میکروفون داخلی

بسیاری از دوربین‌های جدید علاوه بر تصویر، قابلیت ضبط صدا را نیز دارند. این ویژگی به کمک میکروفون داخلی امکان‌پذیر می‌شود.

استفاده از میکروفون در محیط‌هایی مانند فروشگاه‌ها، دفاتر اداری و مراکز خدماتی کاربرد فراوانی دارد.

کیفیت این قطعه بر وضوح صدای ضبط‌شده تأثیر مستقیم دارد.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

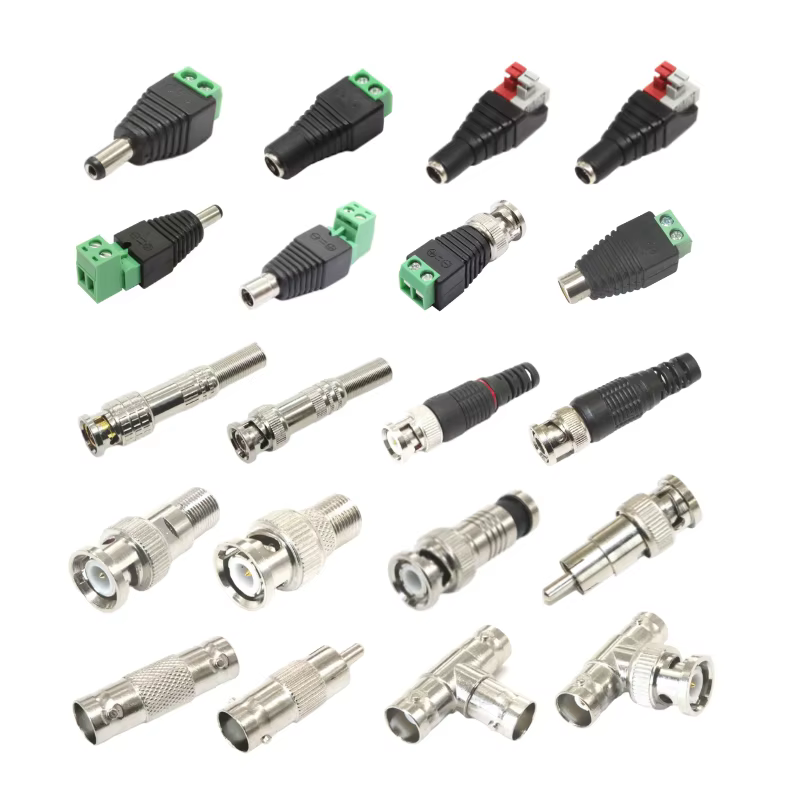

کانکتورها و اتصالات

هرچند کانکتورها قطعات کوچکی هستند، اما نقش مهمی در عملکرد سیستم دارند. انتقال برق و اطلاعات از طریق این اتصالات انجام می‌شود.

استفاده از کانکتورهای بی‌کیفیت می‌تواند باعث مشکلاتی مانند:

• قطع تصویر
• ایجاد نویز
• افت کیفیت
• قطع و وصل شدن دوربین

شود.

به همین دلیل کیفیت اتصالات در پروژه‌های نظارتی اهمیت بالایی دارد.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

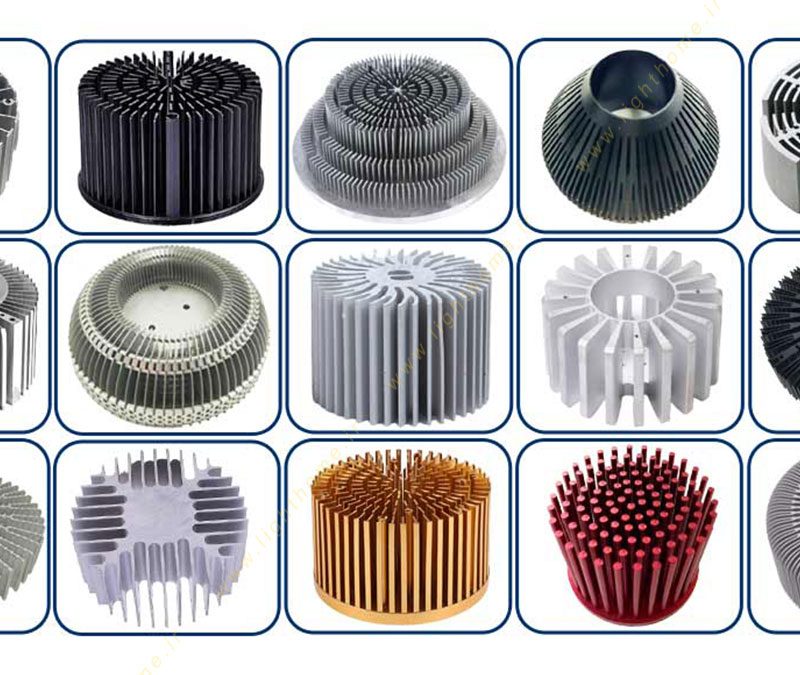

هیت سینک یا سیستم دفع حرارت

برد و پردازنده هنگام کار گرما تولید می‌کنند. اگر این گرما به درستی دفع نشود، عملکرد تجهیزات کاهش پیدا می‌کند.

به همین دلیل در بسیاری از دوربین‌های حرفه‌ای از هیت سینک یا قطعات خنک‌کننده استفاده می‌شود.

مدیریت صحیح دما باعث افزایش طول عمر قطعات و جلوگیری از خرابی زودهنگام خواهد شد.

قطعات دوربین مداربسته و کاربرد هر کدام | راهنمای کامل مونتاژ، خرید و شناخت

تفاوت قطعات در دوربین‌های اقتصادی و حرفه‌ای

همه دوربین‌های مداربسته ساختار کلی مشابهی دارند، اما کیفیت قطعات در مدل‌های مختلف متفاوت است.

در دوربین‌های اقتصادی معمولاً از قطعات ساده‌تر استفاده می‌شود تا قیمت نهایی محصول کاهش پیدا کند.

در مقابل، محصولات حرفه‌ای به سنسورهای پیشرفته، بردهای قدرتمندتر و لنزهای باکیفیت مجهز هستند. این تفاوت باعث افزایش کیفیت تصویر و امکانات دوربین می‌شود.

قطعات مورد نیاز برای مونتاژ دوربین مداربسته

برای مونتاژ یک دوربین استاندارد معمولاً به قطعات زیر نیاز است:

• برد دوربین مداربسته
• سنسور تصویر
• لنز
• کیس
• LED مادون قرمز
• فیلتر IR-CUT
• مدار تغذیه
• کابل و اتصالات

هماهنگی میان این قطعات نقش مهمی در کیفیت محصول نهایی دارد.

رایج‌ترین دلایل خرابی قطعات دوربین مداربسته

عوامل مختلفی می‌توانند باعث خرابی قطعات شوند.

نوسانات برق

تغییرات شدید ولتاژ می‌تواند به برد و مدارهای الکترونیکی آسیب وارد کند.

نفوذ آب و رطوبت

یکی از رایج‌ترین دلایل خرابی دوربین‌های فضای باز، ورود رطوبت به داخل کیس است.

گرمای بیش از حد

دمای بالا باعث کاهش عمر قطعات و افزایش احتمال خرابی می‌شود.

استفاده از قطعات بی‌کیفیت

محصولات ارزان‌قیمت معمولاً طول عمر کوتاه‌تری دارند و هزینه تعمیرات را افزایش می‌دهند.

نکات مهم هنگام خرید قطعات دوربین مداربسته

هنگام خرید قطعات بهتر است به چند نکته توجه کنید:

• سازگاری قطعات با یکدیگر
• کیفیت ساخت
• برند تولیدکننده
• خدمات پس از فروش
• نیاز واقعی پروژه
• شرایط محیط نصب

رعایت این موارد باعث می‌شود سیستم نظارتی عملکرد بهتری داشته باشد.

برای خرید از فروشگاه دیده پرداز کلیک کنید

آینده قطعات دوربین مداربسته

صنعت نظارت تصویری با سرعت زیادی در حال پیشرفت است. امروزه استفاده از هوش مصنوعی در پردازش تصویر، تشخیص چهره و تحلیل رفتار به یکی از مهم‌ترین روندهای بازار تبدیل شده است.

سنسورهای جدید حساسیت بیشتری به نور دارند و بردهای مدرن قادرند حجم زیادی از اطلاعات را در مدت زمان کوتاهی پردازش کنند. همچنین کاهش مصرف انرژی و افزایش کیفیت تصویر از اهداف اصلی تولیدکنندگان در سال‌های آینده خواهد بود.

سوالات متداول

مهم‌ترین قطعه دوربین مداربسته چیست؟

برد دوربین مداربسته مهم‌ترین بخش سیستم محسوب می‌شود زیرا تمامی پردازش‌های اصلی روی آن انجام می‌شود.

سنسور تصویر چه وظیفه‌ای دارد؟

این قطعه نور محیط را دریافت کرده و آن را به اطلاعات دیجیتال تبدیل می‌کند.

آیا نوع لنز روی کیفیت تصویر تأثیر دارد؟

بله، کیفیت لنز نقش مهمی در وضوح تصویر و زاویه دید دوربین دارد.

کیس دوربین چه کاربردی دارد؟

کیس از قطعات داخلی در برابر ضربه، گرد و غبار و رطوبت محافظت می‌کند.

چرا کیفیت قطعات اهمیت دارد؟

استفاده از قطعات باکیفیت باعث افزایش طول عمر دوربین، کاهش خرابی و بهبود کیفیت تصویر می‌شود.

نتیجه‌گیری

قطعات دوربین مداربسته نقش اساسی در عملکرد و کیفیت سیستم‌های نظارتی دارند. برد، سنسور، لنز، کیس، LED مادون قرمز، فیلتر IR-CUT و سایر اجزا هر کدام وظیفه مشخصی بر عهده دارند و عملکرد صحیح آن‌ها در کنار یکدیگر باعث ثبت تصاویر دقیق و پایدار می‌شود. آشنایی با این قطعات به خریداران، نصابان و مونتاژکاران کمک می‌کند تا انتخاب آگاهانه‌تری داشته باشند و سیستمی متناسب با نیاز خود طراحی کنند. این شناخت علاوه بر افزایش کیفیت پروژه، هزینه‌های نگهداری و تعمیرات را نیز در بلندمدت کاهش خواهد داد.
